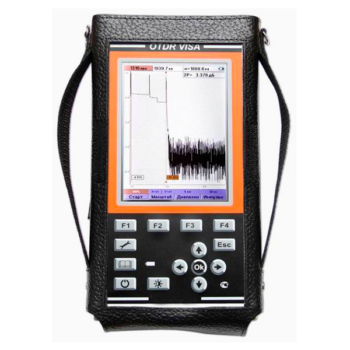

Рефлектометр оптический OTDR VISA

Госреестр: 46680-11

OTDR VISA – оптический рефлектометр на две длины волны 1310 и 1550 нм. Область применения прибора – производство волокна и оптического кабеля, строительство волоконно-оптических линий связи (ВОЛС), диагностика и обслуживание состояния волокон, кабелей и волоконно-оптических линий связи.

OTDR VISA оптические рефлектометры на длины волн одномодовые (SM) 1310/1490/1550/1625/1650 нм с оптическими модулями М0+/M0/M1/M2 и многомодовые (MM) 850/1300 нм M2.

Прибор позволяет:

  • Определять распределение потерь вдоль ВОЛС, выявлять дефектные участки или элементы линии связи.
  • Определять точное расположение обрывов или дефектных участков ВОЛС.
  • Оценивать полные потери в волоконно-оптической линии связи при приемке линии и периодическом тестировании.
  • Измерять средние потери оптического волокна на катушках, равномерность
    распределения потерь в волокне и выявлять наличие локальных дефектов при производстве волокна. Измерять потери в механических и в сварных соединениях.
  • Обнаруживать постепенное или внезапное ухудшение качества волокна путем сравнения его характеристики с результатами более ранних измерений.
  • Определять наличие «активного» волокна.
  • Проводить измерения средней оптической мощности (в единицах дБм и мВт) при работе с внешним источником лазерного излучения на длинах волн 1310 и 1550 нм (опция).
  • Сохранять в энергонезависимой памяти результаты измерений (рефлектометрических и измерений мощности) с возможностью их просмотра или последующей передачи на персональный компьютер.
  • Тестировать сетевое соединение (PING).

Особенности:

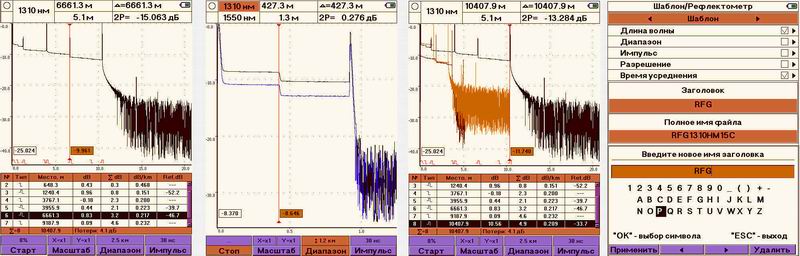

  • Цветной экран с разрешением 640х480.
  • Новый софт с автоанализом в стандарте EXFO.
  • Количество точек до 98 000, разрешение 5 см.
  • Ускорение работы на коротких диапазонах.
  • Автозапись, большой объем памяти.
  • Автопроверка качества соединения ОВ с входным портом.

Оптический модуль M0+:

  • Динамический диапазон, дБ: 39/37;
  • Мертвая зона по затуханию, м: 5;
  • Мертвая зона по отражению, м: 1,5;
  • Минимальная дискретность, см: 5;
  • Число точек, max: 98000.

Оптический модуль M0:

  • Динамический диапазон, дБ: 37/35;
  • Мертвая зона по затуханию, м: 5;
  • Мертвая зона по отражению, м: 1,5;
  • Минимальная дискретность, см: 5;
  • Число точек, max: 98000.

Оптический модуль M1:

  • Динамический диапазон, дБ: 34/32;
  • Мертвая зона по затуханию, м: 6;
  • Мертвая зона по отражению, м: 2;
  • Минимальная дискретность, см: 5;
  • Число точек, max: 98000.
