Кабельный тестер Fluke Networks LinkIQ Cable+Network Tester Advanced Kit

Кабельные тестеры применяются для проверки схем соединения и поиска неисправностей на линиях. С их помощью можно искать витые пары, участки с коротким замыканием, определять перепутанные и расщепленные пары.

Категория: Метка:

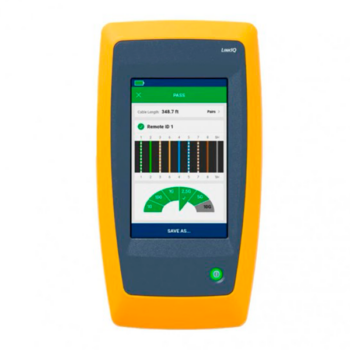

Кабельный тестер Fluke Networks LinkIQ Advanced Kit – расширенная версия кабельного тестера для тестирования кабелей и сетевой инфраструктуры. Применяется для проверки оптоволоконных коммуникаций, техобслуживания корпоративных сетей, дата-центров, промышленных предприятий и др. Прибор позволяет измерить производительность линии вплоть до 10 гигабит/сек частотным методом, точно локализовать место неисправности, определить схему разводки кабеля и провести диагностику ближайшего коммутатора. Таким образом, удобный и компактный кабельный тестер заменяет собой сразу несколько специализированных устройств.

Особенности:

  • Тестер Fluke Networks LinkIQ дает возможность быстро провести допусковое тестирование кабелей по заданной скорости передачи данных. Устройство сразу сообщает, прошла ли коммуникация проверку или нет, что исключает ошибки, связанные с интерпретацией показаний.
  • При необходимости можно измерить длину линии до 305 м и отследить расстояние до места обрыва или другой неисправности. Прибор обладает функционалом генератора тона, который, при наличии детектора помогает найти нужный кабель в панели.
  • Еще одна сфера применения Fluke Networks LinkIQ – проведение испытаний PoE с подачей нагрузки на соединение для выяснения того, может ли быть доставлена энергия по коммуникации.
  • Удобство работы. В памяти устройства можно сохранить данные по 1000 испытаний. Бесплатное ПО упрощает составление отчетов по результатам инспекции и отправку этих документов коллегам или заказчикам. Управление всеми функциями реализовано на основе сенсорного экрана, благодаря чему тестер можно быстро освоить.
  • 7 беспроводных идентификаторов для оперативного поиска провода и одновременного тестирования нескольких линий.
  • Тоновый детектор IntelliTone для ускоренного и удобного идентифицирования отдельных коммуникациях в коммутаторах и на панелях.
  • Прочная сумка для переноски и хранения комплекта оборудования.

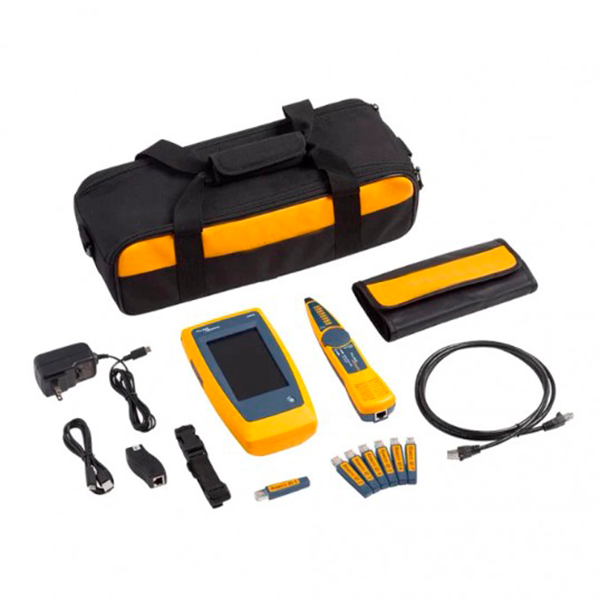

Комплектация:

  • Кабельный тестер.
  • Индуктивный щуп Intellitone Pro 200.
  • Удаленный идентификатор № 1 – 7 – 7 шт.
  • Коммутационный шнур RJ45-RJ45.
  • Зарядное устройство переменного тока.
  • Универсальный проходной соединитель RJ45/11.
  • Чехол для аксессуаров.
  • Сумка для переноски.

Тестирование активной сети:

  • Протоколы: Link Layer Discovery Protocol (LLDP); Cisco Discovery Protocol (CDP); Fast Link Pulses (FLP).
  • Информация о ближайшем устройстве: имя коммутатора (Switch Name); номер порта (Port Number); имя VLAN (VLAN Name); заявленный Data Rates; заявленный Duplex.
  • Совместимость с Power Over: EthernetIEEE 802.3af/at/bt; аппаратное согласование с сигнатурным сопротивлением; согласование программного обеспечения с LLDP/CDP.
  • Диагностика Power Over Ethernet: заявленный класс мощности (0-8); заявленная доступная мощность; активные пары; диагностика одиночной и для двойной подписи.
  • Измерение Power Over Ethernet: напряжение под нагрузкой (В); мощность под нагрузкой (Вт).
  • Идентификация порта коммутатора: мигает светодиод подключенного порта.

Тестирование кабеля:

  • Интерфейсы: экранированный 8-контактный модульный разъем RJ45.
  • Автотест: 10G, 5G, 2.5G, 1000BASE-T, 100BASE-TX, 10BASE-T, Wire map; скорость испытания 6 секунд для длины <70 м.
  • Типы кабеля: сбалансированная витая пара; неэкранированная витая пара; экранированная витая пара; 2 пары и/или 4 пары.
  • Тестирование распиновки RJ45: схемы распиновки коннектора RJ45; длина каждой пары; диагностика расщепленных пар (Split); схема T568A или T568B (выбирается пользователем); выбираемые пользователем настройки кроссовера: Straight through, Half-crossover, Full-crossover; скорость испытания 1 секунда для длины <120 м.
  • Длина кабеля (максимальная) 305 м (1000 ft).
  • Номинальная скорость распространения (NVP): настраиваемый пользователем.
  • Тональный генератор: цифровой тональный сигнал, совместимый с IntelliTone; аналоговый тональный сигнал.
  • Обнаружение удаленных идентификаторов: поддержка номерных удаленных идентификаторов № 1-7.

Общие:

  • Интерфейс для связи с ПК: USB тип C.
  • Дисплей: 800×480 цветной емкостной (multi-touch).
  • Адаптер питания: вход 100 до 240 VAC ±10%, 50/60Hz; выход 15 VDC, 2 A максимум. Class II.
  • Батарея: тип Li-ion, 3,6 В, 6400 мА; время работы от батареи 8 часов (типично); время зарядки 4,5 часа; температура зарядки батарей 0°C до +40°C.
  • Поддержка языков: English (SW v1.0).
  • Высота над уровнем моря: 4000 м (3200 м с адаптером питания).
  • Вибрация: случайный, 2 g, от 5 до 500 Гц.
  • Падение: тест на падение с высоты 1 м на 6 сторон.
  • Относительная влажность: от 0% до 90% при t = от 0°C до 35°C; от 0% до 70% при t = от 35°C до 45°C.
  • Температура эксплуатации: от 0°C до 45°C.
  • Температура хранения: -10°C до +60°C.
  • Габариты (ВхШ): 216х114 мм (8,5×4,5 дюймов).
  • Вес: 624 г.
