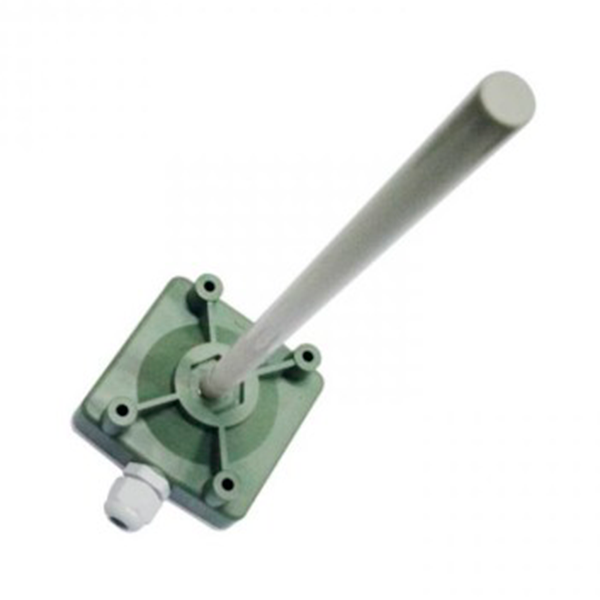

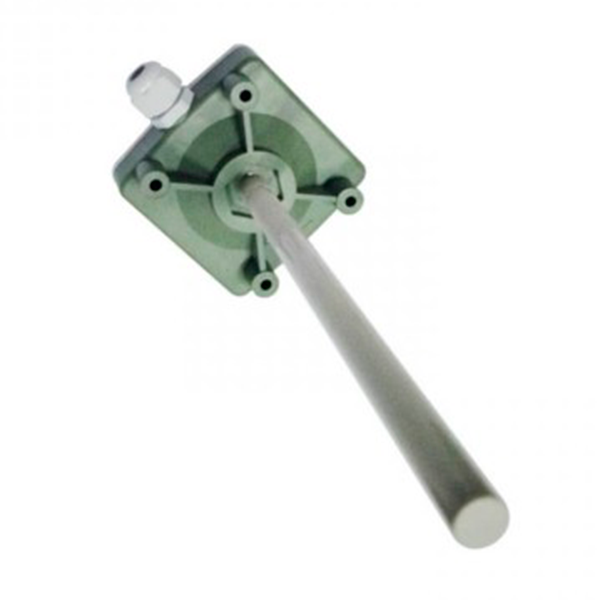

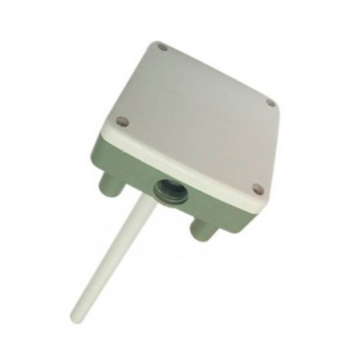

В этом датчике используется инновационная технология с применением трубки Пито. Благодаря простоте и удобству использования этот метод применяется довольно широко. Трубка Пито измеряет давление, создаваемое потоком. Стандартная трубка Пито дополнена внутренней трубкой, внешней трубкой и зондом типа HIP. Так определяется высокое, среднее и низкое давление для обеспечения точности. На конце трубки Пито имеется небольшое отверстие, расположенное вертикально по отношению к потоку. Давление воздуха, который попадает в трубку, называют общим давлением. За исключением давления в HIP, оно включает давление, передаваемое кинетической энергией, которая возникает из-за застоя жидкости. Давление, попадающее в боковое отверстие — это только давление HIP. Зная общее давление и давление HIP, можно вычислить динамическое давление. Затем вычисляется скорость воздуха.

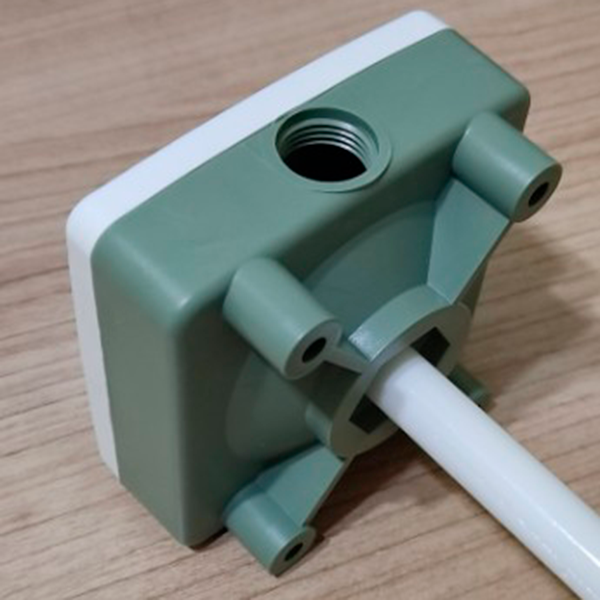

Среда: воздух и негорючий газ. Диапазон измерений: от 2-10 м/с до 2-30 м/с. Степень защиты IP54. Выход 0-10 В или 4-20 мА. Предел давления макс. 1 psi. Давление разрыва 10psi. Предел температуры: окружающая среда от -10°С — 50°C, хранения от -30°С — 60°C. Присоединение: NPS коннектор 1/2”; установка вертикально по отношению к потоку воздуха.
Особенности:
- Измерение скорости воздуха в воздуховодах.
- Простая установка.
- Компактный размер и современный дизайн.
- Высокая точность.
- Выход 0-10 В или 4-20 мА.
Модификации:

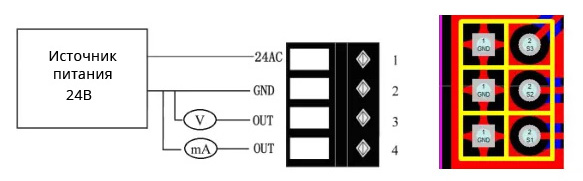

Схема подключения:
Применение:
- Системы отопления, вентиляции и кондиционирования.
- Медицинское оборудование.
- Промышленное оборудование.
- Климатическое оборудование.
