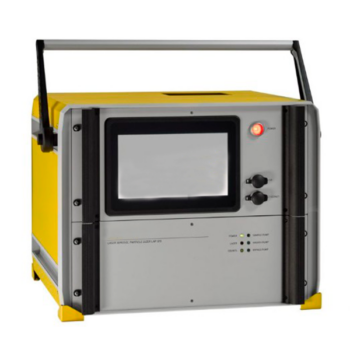

Счетчик частиц FMS 375 объединяет в одном устройстве: автоматический отбор проб аэрозолей, а также повторную подачу избыточного воздуха через блок переключения; кондиционирование аэрозолей с помощью двух систем динамического разбавления; точное определение характеристик аэрозолей на основе аэрозольного спектрометра. Скорость отбора пробы 3 л/мин. Диапазон измерения размеров частиц от 0,2 … 40 мкм. Расход для анализа 0,1 л/мин. Подача сжатого воздуха от 4 до 8 бар. Давление окружающей среды +/- 0,8 бар. Температура аэрозоли максимально 120°C. Соединитель для образца 8 мм (внешний диаметр).
Особенности:
- Работает как при избыточном, так и при пониженном давлении.
- Автоматизированное и дистанционное управление.
- Мобильное использование (дополнительный комплект тележки).
Применение:
- Характеристика распределения частиц аэрозолей по размерам.
- Оценка эффективности фракционной сепарации сепараторов и фильтров масляного тумана.
- Компактная конструкция для использования на стендах для испытаний двигателей или в лабораторных испытательных установках.
Принцип работы:
С помощью двух гибких линий отбора проб FMS 375 подключается к точкам отбора проб. Автоматический блок переключения позволяет осуществлять контролируемый отбор проб через различные линии отбора. После отбора проб проводится кондиционирование аэрозоля. Две каскадные системы динамического разбавления обеспечивают определенное снижение уровня концентрации на несколько порядков. Существующая концентрация неочищенного газа определяет необходимость одной или двух систем разбавления для снижения концентрации до приемлемого диапазона концентраций для аэрозольного спектрометра. Далее кондиционированный аэрозоль проходит через измерительную ячейку аэрозольного спектрометра. Зона измерения освещается светом двух разных длин волн, источником которого являются два лазерных диода с большим сроком службы. Свет, рассеянный частицами или каплями, собирается и регистрируется фотодетектором. Оптические сигналы преобразуются в электрические и обрабатываются микроконтроллером. Оценка сигнала выполняется прошивкой. Такие результаты, как распределение частиц по размерам и числовая концентрация частиц, отображаются на дисплее.
