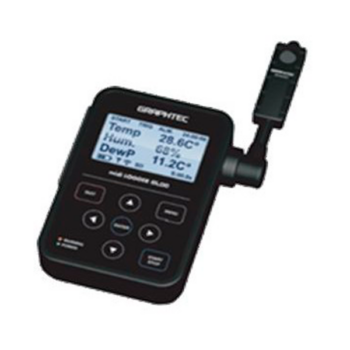

Регистратор Graphtec GL100-WL-TH

Регистратор параметров GL100-WL-TH предназначен для измерений температуры и относительной влажности окружающего воздуха, а также в качестве многофункциональных устройств для регистрации, хранения и индикации измеренных значений.

Категория: Метка:

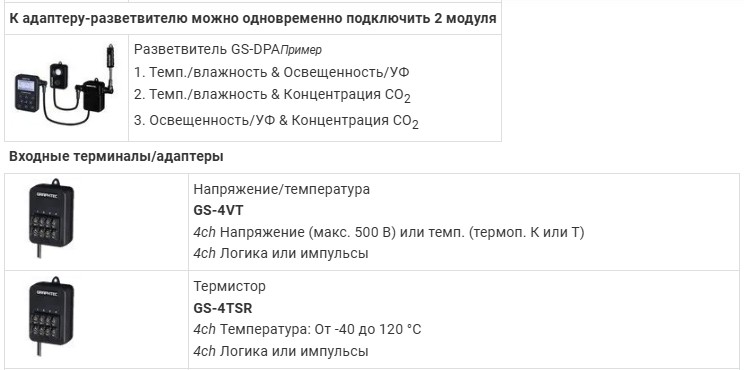

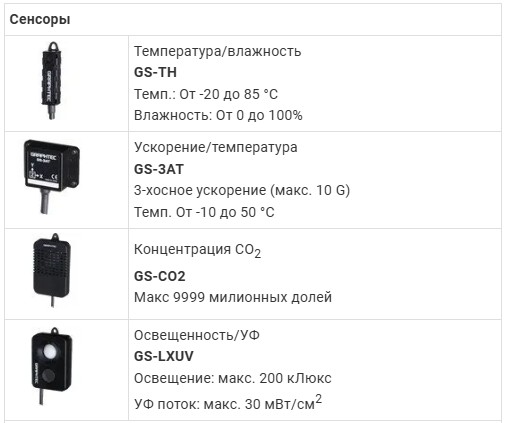

Регистратор Graphtec GL100-WL-TH с датчиком температуры/влажности – это готовый комплект панели управления и датчиков температуры и влажности. Панель управления компактным логгером (регистратором данных) модульного типа Graphtec GL100 разработана для регистрации и управления потоками данных, поступающих с блок-модулей сенсоров и датчиков (температуры, влажности, освещённости и т.д.). Входные сменные модули подключаются через специальный разъём, при использовании адаптера-разветвителя возможно подключение двух сменных блок-модулей параллельно (при условии, что они являются разнотипными). Полученная информация передаётся по проводному либо беспроводному каналу на стационарный ПК, ноутбук или смартфон со специальным программным обеспечением. Программное обеспечение для общих целей дает возможность просматривать Y-T графики, колебательные сигналы, цифровые значения.

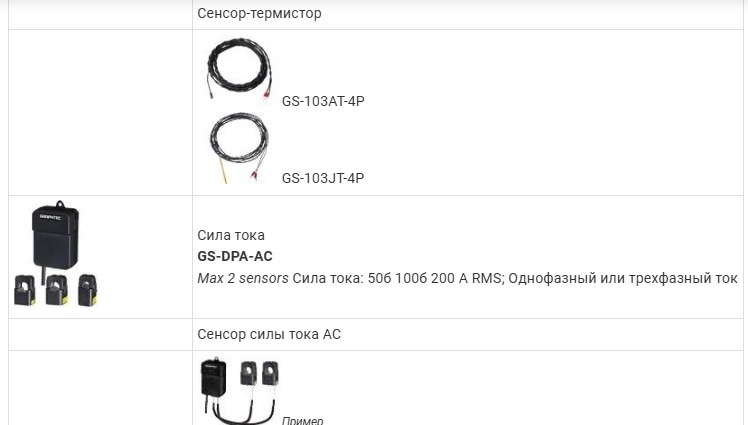

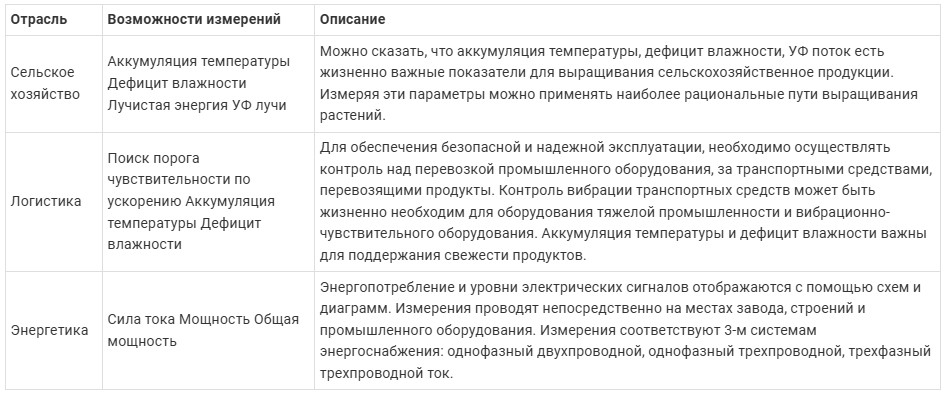

Логгер-панель Graphtec GL100 применяется для получения комплекса информации в реальном времени и оперативного реагирования на непредвиденные опасные колебания уровней температуры, влажности, освещённости, силы тока и других измеряемых величин. Необходимость в проведении экспресс-анализа ситуации с помощью GL100 возникает на производстве, в электроэнергетической отрасли – измерения производятся непосредственно в производственных цехах, на оборудовании, кабелях. С помощью сменных блок-модулей измеряются сила тока, мощность оборудования, общая мощность аппаратного кластера и т.п. Востребована подобная система и при перевозке особых грузов (продуктов, виброчувствительных и хрупких приборов) – используются блок-модули для подключения датчиков температуры, влажности, ускорения и вибрации. Датчики и логгер располагаются в грузовом отсеке, а конечную информацию на экране планшета или смартфона моментально получает водитель. Третья область применения логгера – отслеживание показателей воздуха и почвы в сельском хозяйстве – уровни освещённости, температуры и влажности в теплицах измеряются быстро, точно и тут же поступают к специалисту.

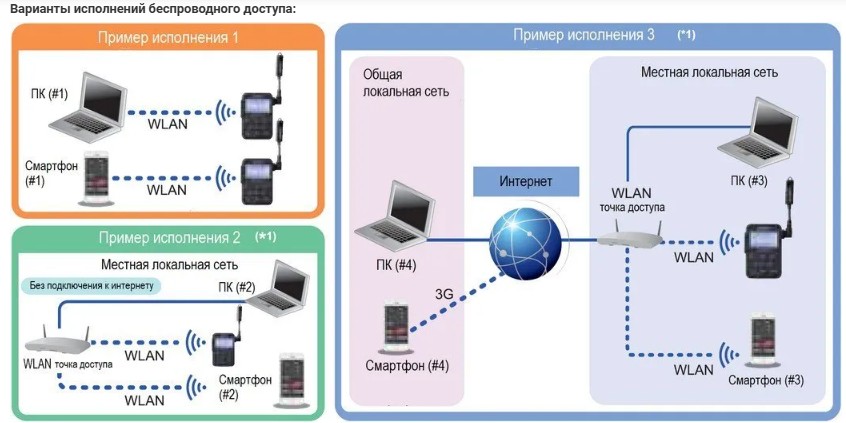

Регистрируемые данные передаются в режиме реального времени на компьютер или смартфон с установленным программным обеспечением посредством проводного USB-канала (вариант GL100-N) или канала беспроводного вещания формата WLAN (вариант GL100-WL). Беспроводное вещание ведётся в соответствии со стандартом IEEE802.11b – как обычный wi-fi-роутер; дальность устойчивой передачи сигнала – около 40 метров; скорость передачи – до 500 Мбит/с (зависит от конкретных условий работы аппаратуры). Кроме того, данные фиксируются во встроенной RAM-памяти (объёмом порядка 5 Мб) либо (рекомендуется) на подключаемой карте памяти формата microSD. Однако полный комплекс обрабатываемых данных хранится и обсчитывается именно в компьютере/смартфоне. Логгер данных (панель регистратора) Graphtec GL100 оснащён монохромным жидкокристаллическим LCD-дисплеем для вывода текущей регистрируемой информации. Повтор вывода уже сохранённых данных невозможен.
  • Число каналов и тип входа: множество входных модулей, измерения определяются входным модулем.
  • Выходные сигналы: аварийный сигнал (1 канал), твердотельный переключатель с оптической изоляцией (макс. нагрузка – 30 В, 50 мА).
  • Интерфейс для ПК: USB (micro USB B тип соединения), беспроводная сеть (WLAN) для GL100-WL.
  • Беспроводная сеть (для GL100-WL): стандарт связи IEEE802.11b.
  • Хранение данных: встроенная память RAM (около 4,9 Мб); внешняя память micro SD карта память; макс. размер одного файла – 1,9 MB. Рекомендуется использовать micro SD карту памяти, которая поддерживает режим ожидания.
  • Возможности логгера: сбор данных в реальном времени; отображение собранных данных в реальном времени и сохранение контрольных значений; задание условий с помощью меню настроек.
  • Возможности порта USB: передача собранных данных в реальном времени; передача сохраненных данных из внутренней памяти; полное управление GL100 с помощью ПК и применяемым ПО.
  • Возможности беспроводной сети WLAN (для GL100-WL): передача собранных данных в реальном времени; передача сохраненных данных из внутренней памяти; полное управление GL100 с помощью ПК и применяемым ПО; простое управление GL100 с помощью ПО Smart Device; передача предупредительных сигналов через e-mail.
  • Аварийный сигнал: действие – выдача сигнального сообщения при достижении измерения аварийных условий; источник – уровень данных измерений; метод обнаружения – повышение или понижение (сигнал выше или ниже заданного порога); комбинация: ИЛИ.
  • Триггер: действие – запуск или остановка записи собранных данных; источник – запуск триггера: выкл, уровень, аварийный сигнал или дата; остановка триггера – выкл, уровень, аварийный сигнал. Уровневый триггер доступен для аналоговых входов модулей: GS-4VT, GS-4TSR, GS-3AT.
  • Метод обнаружения уровня: повышение или понижение (сигнал проходит через заданный порог); комбинация: И/ИЛИ.
  • Пыле- и влагоотталкивание: IP54 при условии, что входной модуль подключен к GL100 и насадки соединений и батарей защищены. Рекомендуется периодически менять защитные насадки.
  • Источник питания: алкалиновая батарейка (AAx2), USB питание (5 В, 200 мА).
  • Эксплуатационные условия: температура от -10 до 50°C; влажность до 80% (без конденсации).
  • Габариты (Д×В×Ш): 66x100x27 мм (не включая выступ).
  • Масса: 125 г (GL100-N), 130 г (GL100-WL).
  • Расчетное значение: температура точки росы и сумма температур (температура будет суммироваться, пока она выше или ниже опорной температуры).
  • Метод измерения: C-MOS сенсор.
  • Диапазон измерения: температура от -20 до 85°C; влажность от 0,0 до 100,0%.
  • Точность: температура от -20 до 0: ± 0,8°C, от 0 до 60 ±0,5°C, от 60 до 85 ±0,8°C; влажность при 25°C от 0 до 10% ±10% RH; от 10 до 20% ±8% RH; от 20 до 80% ±5% RH; от 80 до 90% ±8% RH; от 90 до 100% ±10% RH.
  • Время отклика: температура, влажность около100 сек (время, необходимое для достижения 63% от значения, при 25°C и скорости воздушного потока в 1м/с).
  • Интервал измерения: 0.5, 1, 2, 5, 10, 20, 30 сек, 1, 2, 5, 10, 20, 30, 60 мин.
  • Температурные шкалы: переключения с Цельсия на Фаренгейт и обратно.
  • Влагостойкость: измерительные части защищены влагонепроницаемым фильтром /td>.
  • Эксплуатационные условия: в пределах температурного и влажностного диапазона измерений (при подключении сенсора к GL100 эксплуатационные условия те же, что и для GL100).
  • Габариты (Д×В×Ш): приблизительно 15x45x10 мм (не включая выступ).
  • Масса: приблизительно 14 г.
