Оптико-эмиссионный спектрометр FOUNDRY-MASTER

Госреестр: 69173-17

FOUNDRY-MASTER UVR является высокоточным лабораторным эмиссионным спектрометром. Прекрасно подойдет для прецезионного анализа любых типов металлов в условиях заводской лаборатории, а также для контроля металлов по ходу плавки непосредственно в литейном цехе.

FOUNDRY-Master – лабораторный оптико-эмиссионный спектрометр анализа металлов высшего класса для комплексного анализа химического состава металлов и сплавов.

Анализатор производится на заводе фирмы WASAG (группа Oxford Instruments) в Германии.

В наше время анализ химического состава имеет огромное значение во многих отраслях промышленности. Качество изделий в большой степени зависят от химического состава металла, использованного для его создания. Изменение химического состава металла даже на сотые доли процента может повлечь сильное отличие по физическим показателям. Особенностью данной отрасли производста является невозможность определения измененных качеств материала без применения спектрального анализа, тем самым делая использование анализаторов неоспоримым залогом качества и надежности будущего продукта.

Оптико-эмиссионный спектрометр для анализа металлов Foundry-Master:

Как раз для этих задач группой компаний Oxford Instruments созданы высокоточные оптико-эмиссионные анализаторы серии Foundry-Master, предназначенные для работы в лабораторных условиях. Спектрометры великолепно работают как в цехах для контроля качества металлов и сплавов на стадии производства, так и в лабораториях — для контроля готовой продукции. Анализаторы обеспечивают высочайшую точность результатов за счет использования новых технологий производства, увеличения диапазона длин волн, что позволяет анализировать практически все элементы, включая азот в сталях.

Анализаторы состава сплавов FOUNDRY-MASTER являются стационарными анализаторами для измерения массовой доли химических элементов в металлах и сплавах и дают возможность аналитическими методами решить задачу максимально точного определения элементного состава сплавов в конкретном объекте измерения. Основные цели подобного анализа – проверка типа металла или сплава, а также композиционный анализ.

Анализаторы серии FOUNDRY-MASTER работают по методу эмиссионного оптического спектрального анализа с возбуждением пробы с помощью искры. При проведении анализа аргон обтекает исследуемый объект, делая его более заметным для светогово изучения. Спектрометр фиксирует интенсивность излучения, на основе чего анализирует состав металла. Для возбуждения разряда используется вольфрамовый электрод. Срок службы одного электрода составляет многие тысячи анализов.

Как и мобильная версия анализатора PMI-Master оптическая система спектрометра FOUNDRY-Master имеет принцип построения по схеме Паше-Рунге на базе технологии CCD , позволяющей наблюдать непрерывный спектр, что дает возможность измерять различные матрицы и элементы без изменения технических параметров прибора. Система из 16 CCD по 3000 каналов каждый чип в сочетании с уникальной дифракционной решеткой – 3000 штрихов на 1 мм. обеспечивает высокое разрешение оптики.

В отличии от спектрометров на базе ФЭУ, требующих ручного профилирования линий, анализаторы серии Foundry-Master очень просты в обслуживании, не требуют подготовки помещений, а также способны работать в большом температурном диапазоне. Технология обтекания электрода аргоном JetStream в сочетании с открытым столиком дает возможность измерять образцы с неровными поверхностями весом до 20 кг. Вакуумная система, использованная в оптике спектрометра, позволяет анализировать все элементы, лежащие в ультрафиолетовой области. При этом вакуумный насос может работать круглосуточно. Все текущее техническое обслуживание системы сводится к очистке кварцевого оптического окна с внешней стороны оптики, смене матрицы и протирки столика под анализируемые объекты. Стало возможным избавиться от ручного профилирования линий при каждом измерении, это делается в автоматическом режиме, и позволяет не зависеть от колебания температуры и вибраций. Благодаря отсутствию потребности в термостабилизации и постоянном протоке аргона через оптику, к работе со спектрометром можно приступать сразу после включения!

Управление процессом измерения и обработки информации осуществляется от встроенного IBM-совместимого компьютера с помощью специального программного комплекса на русском языке, делая работу понятной и более производительной. Есть возможность построение градуировочных зависимостей на основе анализа образцов, создавать отчеты с логотипами и пр., запоминать результаты во встроенной базе данных или файле, создавать собственные калибровки и графики. При этом можно использовать как образцы ГСО так и СОП предприятия. Графический дизайн и мощные аналитические возможности программы (построение уравнений высоких степеней, коррекция матрицы, учет межэлементных влияний) делают эту процедуру легкой и точной.

Линейный ряд оптико-эмиссионных анализаторов FOUNDRY-MASTER

Сравнение оптико-эмиссионных анализаторов серии FOUNDRY-MASTER:

Параметры Foundry-Master UVR Foundry-Master EXPERT Foundry-Master LAB PRO

Диапазон длин волн

160-800 нм

130-800 нм

130-800 нм

Вес

70 кг

70 кг

160 кг

Габариты (ВхШхД)

450х580х680 (мм)

400х650х750 (мм)

1130х840х720 (мм)

Потребляемая мощность

600 Вт в режиме измерения, 50 Вт в режиме ожидания

1200 Вт в режиме измерения, 70 Вт в режиме ожидания

2000 Вт в режиме измерения, 70 Вт в режиме ожидания

Анализируемые основы

Fe, Al, Cu, Ni, Ti, Zn, Pb, Sn, Co, Mg.

Fe, Al, Cu, Ni, Ti, Zn, Pb, Sn, Co, Mg

Fe, Al, Cu, Ni, Ti, Zn, Pb, Sn, Co, Mg

Точность измерения

Основные элементы от 0,0001%

Дополнительно измеряет Азот (N) 0,05% – 1%

Дополнительно измеряет Азот (N) 0,003% – 0,35%

Дополнительно

Универсальность прибора позволяет работать на входном контроле с любыми типами металлов и сплавов сложной формы (до 10 основ в одном приборе), при этом точность анализа доходит до 0,0001%

Обладает высокой точностью анализа. Идеально подходит для быстрого и наиболее точного анализа в условиях литейного производства, а также на входном контроле.

Лучший анализ на длине волн <200 нм.

Флагман оптико-эмиссионных анализаторов в своем роде. Точность анализа спектрометра и его аналитические параметры приближенны к аппаратам, использующих технологию ФЭУ. Лучший анализ на длине волн <150 нм, точнейшее определение Азота в сплавах на основе Fe (0,003-1%) и Ni (0,004-0,35%).

FOUNDRY-MASTER UVR — компактный стационарный оптический эмиссионный спектрометр (анализатор) для анализа химического состава металлов в лаборатории. Лучший выбор для входного контроля. Позволяет работать с любыми типами металлов и сплавов (до 10 основ в одном приборе). Возможно добавление дополнительных основ в спектрометр после ввода оборудования в эксплуатацию на “месте”.

Основные отличительные особенности:

  • Мульти-CCD оптическая система по схеме Паше-Рунге, позволяющая работать в диапазоне длин волн от 160 – 800 нм.
  • Запатентованная система обтекания электрода потоком аргона JetStream, позволяющая измерять образцы различной формы (стержни, трубы, мелкие изделия и т.п.) без специальных адаптеров.
  • Открытый столик делает возможным измерение больших образцов (десятки сантиметров), или образцов неправильной формы.
  • Компактная система вакуумного заполнения гарантирует оптимальную передачу светового сигнала в низком диапазоне УФ излучения. Входное окно может очищаться без разборки или снятия вакуумной системы.
  • Вся система наблюдается и управляется высокопроизводительным компьютером на базе платформы WindowsXP.
  • Автоматическое профилирование линий. Сложный процесс температурной стабилизации больше не нужен.

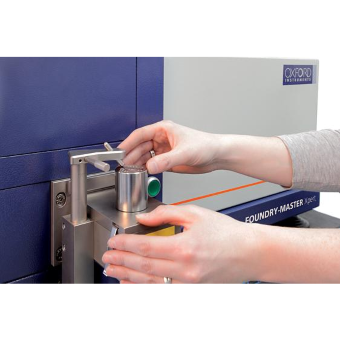

FOUNDRY-MASTER EXPERT — современный оптико-эмиссионный анализатор металлов – новейшая разработка компании OXFORD INSRUMENTS. Отлично подойдет для точного и быстрого контроля готовой продукции и литейного производства.

Оптимизированная оптическая система спектрометра обеспечивает более низкие пределы обнаружения, чем у FOUNDRY-MASTER UVR. Аппарат показал себя с наилучшей стороны при работе на длине волны <200 нм.

FOUNDRY-MASTER Xpert является идеальным экономически-эффективным решением для всех отраслей металлообработки. Может анализировать практически все доступные элементы. Высокий уровень надежности и точности результатов анализа в сочетании с мощным, но простым в использовании программным пакетом дает возможность осуществить все поставленные задачи.

Интуитивно понятный пользовательский интерфейс анализатора металлов и простота в использовании даст возможность проводить полноценные исследования даже не обученным для работы со спектрометром сотрудникам. Просто поместите образец на стенд для испытания, начните измерения и ознакомьтесь с результатами. Уникальная технология Jet-Stream благодаря оптимизированному потоку газа обеспечивает минимальное потребление аргона и меньшее количество отложений, что делает оптико-эмиссионный анализатор металлов FOUNDRY-MASTER EXPERT самым дешевым в использовании и неприхотливым аппаратом в своем классе!

FOUNDRY-MASTER LAB PRO — мощный анализатор для прецизионного анализа металлов в лаборатории, дополняющий и объединяющий в себе возможности линейки приборов OXFORD в классе высокоточных спектрометров, таких как Foundry-Master UVR и Foundry-Master Expert. Способен анализировать низкие примеси легирующих элементов, работать с чистыми сплавами. Аналитические параметры спектрометра по чувствительности, сходимости и воспроизводимости максимально приближены к анализаторам, использующим технологию ФЭУ.

Одной из главных особенностей прибора FOUNDRY-MASTER LAB PRO является возможность измерения содержания азота в сталях с пределом обнаружения < 50 ppm. Возможность измерения азота была достигнута путем внесения некоторых принципиальных изменений в конструкцию прибора: новый изолированный столик необходим для исключения попадания азота из воздуха в область анализа и гарантирует стабильность результатов даже при продолжительных измерениях. Кардинально переработана система передачи света. Вакуумированная оптическая система расположена под углом, специально так, чтобы возможно было анализировать весь спектр.

Источник и система считывания информации FOUNDRY-MASTER LAB PRO теперь имеют цифровое управление. Быстрая система считывания разработана для достижения требуемой точности. Источник анализатора состава металлов также имеет цифровое управление, что позволяет управлять его параметрами. Оптическая система построена по абсолютно новому принципу. Новые настройки и регулировки, представленные в приборе, позволяют работать в диапазоне < 150 nm. Также разработан абсолютно новый алгоритм оцифровки спектра и расчета интенсивностей.





Технические характеристики FOUNDRY-MASTER UVR

Оптическая система спектрометра

Роуляндовский круг по схеме Паше-Рунге 350 мм

Разрешение

6 пикометров

Диапазон длин волн

от 160 до 800 нм

Дополнительно

Массив из линейных CCD детекторов высокого разрешения 6 пм, внешнее окно с возможностью очистки и легкой замены без разборки вакуумной системы спектрометра

Система управления спектрометром

Современная компьютерная система на базе внешнего компьютера, плоский цветной LCD дисплей с разрешением 640х480

Электропитание

110/230 В, 50/60 Гц

Потребляемая мощность

600 Вт в режиме измерения, 50 Вт в режиме ожидания

Габариты (ВхШхД)

450х580х680 ВхГхШ (мм)

Вес

70 кг

 Для оптико-эмиссионного анализатора металлов FOUNDRY-Master UVR существует ряд калибровочных программ.



Технические характеристики FOUNDRY-MASTER EXPERT

Оптическая система спектрометра

Роуляндовский круг по схеме Паше-Рунге 350 мм

Разрешение

6 пикометров

Диапазон длин волн

от 130 до 800 нм

Дополнительно

Массив из линейных CCD детекторов высокого разрешения 6 пм для лучшей спектральной линии разделения. Превосходная постоянная стабилизация обеспечивает выравнивание пика позиции (PPA).

Система управления спектрометром

Современная компьютерная система на базе внешнего компьютера, плоский цветной LCD дисплей с разрешением 640х480

Электропитание

110/230 В, 50/60 Гц

Потребляемая мощность

1200 Вт в режиме измерения, 70 Вт в режиме ожидания

Габариты (ВхШхД)

400х650х750 ВхГхШ (мм)

Вес

70 кг

Для оптико-эмиссионного анализатора металлов FOUNDRY-Master EXPERT существует ряд калибровочных программ.



Технические характеристики FOUNDRY-MASTER LAB PRO

Оптическая система спектрометра

Роуляндовский круг по схеме Паше-Рунге 350 мм

Диапазон длин волн

от 130 до 800 нм

Дополнительно

13 ССD детекторов высокого разрешения (2048 пикселов каждый), вакуумная оптическая система. Высокоэнергетическое предварительное обыскривание по системе HEPS, использование полупродниковой схемы.

Система управления спектрометром

Современная компьютерная система на базе внешнего компьютера, плоский цветной LCD дисплей с разрешением 640х480

Электропитание

110/230 В, 50/60 Гц

Потребляемая мощность

2000 Вт в режиме измерения, 70 Вт в режиме ожидания

Габариты (ВхШхД)

1130х840х720 ВхГхШ (мм)

Вес

160 кг

Для оптико-эмиссионного анализатора металлов FOUNDRY-Master Lab PRO существует ряд калибровочных программ.
