Преобразователь сигналов вертушки ПСВ-1

Преобразователь сигналов вертушки ПСВ-1 (регистратор) предназначен для  совместной работы с    вертушками различного типа (ИСП-1М, ИСТ, ГР-55,     ГР-99, ГР-21М), применяемыми  в качестве датчика,  преобразующего скорость набегающего водного потока в частоту импульсов выходного сигнала, то  есть в изменение состояния  электрического выхода вертушки.

В составе установки ГР-70 используется в качестве пульта управления, обеспечивая визуализацию срабатывания донного и поверхностного контактов.

Может поставляться как самостоятельное  изделие.

Преобразователь при работе с вертушкой:
  • считает и отображает количество оборотов лопастного винта вертушки за произвольный интервал времени;
  • вычисляет и отображает частоту вращения лопастного винта вертушки, усредненную за время измерения;
  • вычисляет и отображает среднюю скорость водного потока за время измерения (только при работе в составе
  • измерителя скорости потока ИСП-1);
  • отображает время измерения;
  • выдает визуальные сигналы для оповещения оператора о вращении лопастного винта вертушки;
  • вырабатывает акустический сигнал при нажатии любой кнопки преобразователя.

Преобразователь при работе в качестве пульта управления в составе установок гидрометрических дистанционных ГР-70 дополнительно:
  • фиксирует моменты срабатывания донного механического контакта и поверхностного контакта, основанного на использовании электропроводности воды;
  • выдает визуальные и акустические сигналы для оповещения оператора о поступлении сигналов от соответствующих внешних датчиков.

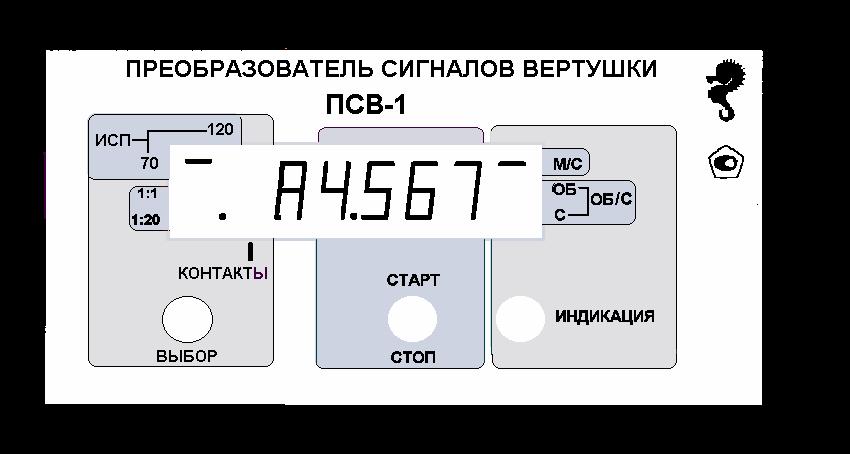

Внешний вид ПСВ, расположение органов управления и основных элементов приведены на рисунке

Конструктивно ПСВ выполнен в пластмассовом корпусе с крышкой, в котором размещены печатная плата с электронными элементами, жидкокристаллический дисплей , два гальванических элемента для электрического питания ПСВ. Крышка съемная и используются при замене гальванических элементов. На боковой стенке корпуса ПСВ установлены клеммы для подключения к линии связи с вертушкой и поверхностным и донным контактами:

  • красного цвета для подключения сигнального провода;
  • чёрного цвета для подключения общего провода (корпус вертушки).

На этой же стенке размещено гнездо мини-USB для подключения к ПК. Для параллельной работы ПСВ с вертушкой и поверхностным и донными контактами необходимо их подключать через специальное устройство для разделения сигналов вертушки от сигналов поверхностного и донного контактов (делитель сигналов), входящее в состав гид- рометрических грузов. Под лицевой поверхностью корпуса установлен звуковой излучатель, который выдаёт сигналы при нажатии на любую из кнопок и при срабатывании донного или поверностного контактов. Дисплей расположен на лицевой поверхности корпуса и закрыт смотровым стеклом. Для переноски и хранения ПСВ служит чехол.

Работа ПСВ основана на формировании из выходных сигналов вертушки элек- трических импульсов, счёте их количества, вычисления усреднённого значения частоты вра- щения лопастного винта за текущее время измерения и вычисления скорости водного потока. При этом для однооборотных вертушек единицей счёта является один оборот лопастного винта, для двадцатиоборотных вертушек – 20 оборотов. Измерение начинается после нажатия на кнопку ВЫБОР\СТАРТ\СТОП и с приходом после этого первого импульса от вертушки. Заканчивается измерение либо автоматически, либо при повторном нажатии кнопки и с приходом после этого очередного импульса от вертушки. Окончание измерения в автоматическом режиме происходит в момент прихода очеред- ного импульса от вертушки при совпадении двух условий:

а) продолжительность времени измерения должна быть не менее 60 секунд

б) количество оборотов, сделанное лопастным винтом за время измерения, должно быть не менее 20. То есть, если за 60 секунд с момента начала измерения от вертушки поступило двадцать и более импульсов, при работе с однооборотными вертушками, или один и более, при работе с двадцатиоборотными вертушками, то измерение заканчивается с приходом первого после шестидесятой секунды импульса.

Если время измерения более 60 секунд, то есть лопастной винт вращался во время 8 измерения с меньшей скоростью, то окончание измерения происходит по приходу двадцатого для однооборотных вертушек, или очередного импульса с момента начала измерения для двадцатиоборотных вертушек. Результатом измерения в составе измерителя скорости потока ИСП-1М является значение скорости водного потока, вычисляемое ПСВ в соответствии с заложенными в него функциями преобразования лопастных винтов вертушки, которые выражают зависимость между часто- той вращения лопастных винтов и скоростью водного потока. Результатом измерения в составе измерителей скорости водного потока других типов (однооборотных или двадцатиоборотных) является вычисляемое ПСВ значение частоты вращения лопастного винта.

Режимы и результаты измерения количества оборотов лопастного винта, скорости вращения лопастного винта, время измерения и вычисленное значение скорости водного потока (при работе в составе измерителя скорости потока ИСП-1М) сохраняются в памяти ПСВ до начала следующего измерения и при выключении и выключении ПСВ.

Характеристики Значения
Диапазон измерений скорости водного потока, м/с:
– с лопастным винтом вертушки диаметром 70 мм 0,06 – 5
–  с лопастным винтом вертушки диаметром 120 мм 0,03 – 5
Диапазон индикации и регистрации числа выходных сигналов вертушки, об 0 – 9999
Диапазон измерений частоты вращения лопастного винта вертушки при работе с однооборотными и двадцатиоборотными вертушками, об/с 0,05 – 50
Пределы допускаемой относительной погрешности преобразования скорости водного потока в частоту электрических импульсов (вертушкой) (dВ ) (V – измеренное значение скорости водного потока, м/с), %:
– для вертушки с лопастным винтом диаметром 70 мм dВ = ± [0,015 + 0,002 (5/V – 1)] × 100
– для вертушки с лопастным винтом диаметром 120 мм dВ = ± [0,015 + 0,001 (5/V – 1)] × 100
Пределы допускаемой относительной погрешности преобразования частоты электрических импульсов в значение средней скорости водного потока преобразователем ПСВ-1 (dп) (n – измеренная частота вращения лопастного винта, об/с), % dп = ± [0,004 + 0,0003 (50/n – 1)] × 100
Пределы допускаемой относительной погрешности измерений осреднённой по времени скорости водного потока измерителем ИСП-1М(dи) (Sqrt – корень квадратный), % dи= ± Sqrt ((dВ )2+ (dп)2)
Время измерений, с, не менее 60
Напряжение питания, В 2,4 – 3,5
Габаритные размеры, мм, не более:
– вертушки с лопастным винтом диаметром 120 мм:
  – без стабилизатора Ø120×280
  – с стабилизатором Ø120×760
– вертушки с лопастным винтом диаметром 70 мм:
  – без стабилизатора Ø70×280
  – с стабилизатором Ø70×760
– преобразователя ПСВ-1 140×70×25
Масса, кг, не более:
– вертушки 0,7
– преобразователя ПСВ-1 0,4
Вероятность безотказной работы за 1000 часов работы 0,9
Средняя наработка на отказ, ч 28000
Средний срок службы, лет 10
Условия эксплуатации:
– диапазон температуры окружающего воздуха, °С от -40 до +40
– относительной влажности для ПСВ-1 при температуре 20 °С, %, не более 95
– диапазон температуры воды, °С от +1 до +30
– диапазон минерализации потока воды, г/м3 от 0 до 1000
– мутность потока воды от, г/м3 10000

Примечание: * – МИ 13-92 «Расход воды в каналах. Методика выполнения измерений по средней скорости в одной точке гидрометрического створа». МИ 2220-13 «Расход и объем сточной жидкости. Методика измерений в безнапорных водоводах по уровню заполнения с предварительной калибровкой измерительного створа».
