Штангерциркули по ГОСТу 166-89 предполагаются в нескольких разновидностях.

1) По конструктивным особенностям выделяют агрегаты

  • III – одно-,
  • II – трех-,
  • I – двусторонние с глубиномером,
  • Т-1 – односторонние с глубиномером.
ШЦ-I – устройство, которое который имеет 2-стороннее размещение губок и глубиномер, он создан для измерения величин снаружи и внутри изделий.



ШЦТ-I — устройство, имеющее губки с одной стороны для проведения измерений наружных линейных размеров. Выделяется высокой стойкостью к износу.



ШЦ-II — прибор, который имеет 2 губки для замера внутри и снаружи и разметки, в том числе рамку для микрометрической подачи.



ШЦ-III – устройство с губками с одной стороны, они используются для оценки размеров внутри и снаружи.



.

2) По вычислителю выделяют

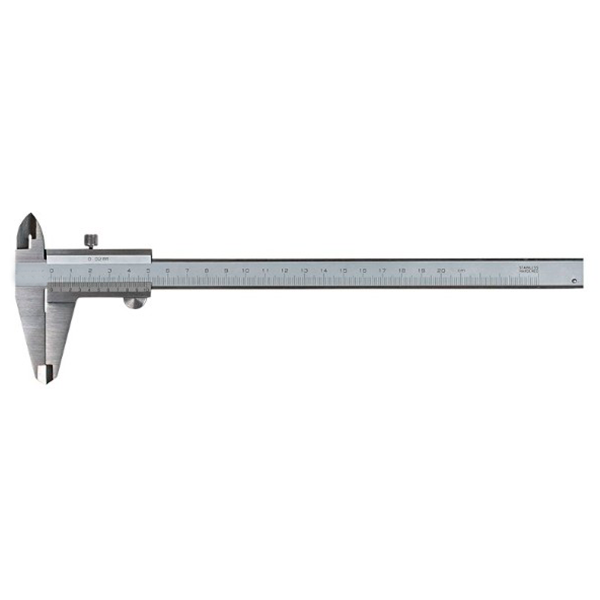

  • ШЦ – с нониусом, подходят для любых замеров,

   – ШЦ-1 – губы расположены по обеим сторонам, присутствует глубиномер,

   – ШЦ-2 – с двумя губами и рамой микрометрической подачи,

   – ШЦ-3 – губы размещаются лишь с одной стороны;

  • ШЦК – с круговым циферблатом, более точные и простые по сравнению с предыдущими,
  • ШЦТ – с индикатором часового типа и парой губок, только для внешних замеров,
  • ШЦЦ – с цифровым индикатором.

ГОСТ выдвигает ряд требований к двусторонним приборам относительно их размеров, шкал, погрешностей. ШЦ и ШЦК до 400 мм и величиной одного штриха в 0,1мм изготавливаются двух классов точности.

Диапазон измерений, мм

Цена деления,мм

нониуса

круг. шкалы

цифр. устр-ва

0-125













0,05 или 0,1







0,02, 0,05 или 0,01













0,01

0-135

0-150

0-160

0-200

0-250

0-300

0-400

















–

0-500

250-630

250-800

320-1000

500-1250

Только 0,1

–

500-1600

800-2000

.

Отклонения для ШЦ составляют +/-0,05-0,2мм для самых крупных моделей, для ШЦК – +/-0,03-0,08мм, для ШЦЦ – до +/-0,07мм. Для достижения минимальных расхождений необходимо соблюдать условия работы с агрегатами, а именно, сохранять температуру в помещении в пределах 20-30°C и влажность менее 80%.

ШЦК должны иметь штрихи не более 0,25мм, стрелку шириной до 0,2мм, причем расстояние между ней и циферблатом может достигать 0,7-1мм. Также все агрегаты должны обладать возможностью совмещения указателя с нулем шкалы.

Наиболее практичными, удобными и понятными в использовании являются приборы типа ШЦЦ. Минимальный набор их возможностей:

  • – выдача готовых результатов в абсолютных значениях,
  • – установка начальной точки расчетов.
  • Наиболее автоматизированные экземпляры способны
  • – сохранять результаты,
  • – стирать данные из памяти,
  • – выводить итоги на внешние устройства,
  • – вводить постоянные числа,
  • – сравнивать данные с предельными,
  • – производить расчеты на основе полученных сведений.

В настоящее время предлагается большой ассортимент специальных штангерциркулей, предназначенных для узкоспециализированных сфер. Все они относятся к электронным, но имеют свои особенности.

ШЦЦТ Для вычисления толщины труб от 4мм.
ШЦЦВ Для измерений внутренних сторон объектов.
ШЦЦН Для наружных замеров элементов деталей.

ШЦЦУ Универсальный прибор для проведения сложных замеров различных объектов.
ШЦЦСШ Для контроля сварных швов.
ШЦДГ С длинными губками для глубоких отверстий.

ШЦТК Для контроля тормозных колодок. Обычно нониусные.
ШЦЦТД Контролируют канавки в тормозных дисках.
ШЦЦП Для проверки глубины протектора шин.

ШЦС Общее название специальных приборов, выпускающихся в разных сериях и способных определять ширину канавок, межцентровые расстояния от 5 до 20мм, толщину поверхностей, расположенных на разных уровнях.
Мини ШЦЦ Помогают контролировать размеры мелких изделий, встречаются в ювелирном и часовом производстве.
ШЦОЦ Штангенциркуль отраслевой цифровой зубомерный. Предназначен для контроля линейных размеров специализированных изделий.




ШЦС могут выполняться с широким диапазоном длин: небольшие устройства измеряют 20-150 мм, самые крупные – до 30-2000мм.

Обычно значение деления шкалы составляет 0,02 или 0,01 мм. Предельные отклонения колеблются от +/-0,03 до +/-0,09 мм, однако у моделей, рассчитанных на длины более 500 мм, расхождения могут достигать 0,3мм.

При выборе конкретного устройства необходимо обратить внимание на его

  • – точность,
  • – возможности,
  • – условия эксплуатации,
  • – марку и соответствие стандартам.

Самыми простыми являются нониусные ШЦ – они неприхотливы в использовании, служат долго, стоят дешево, измеряют любые величины, но не всегда удобны. ШЦК и особенно ШЦЦ легко использовать, приборы выдают высокоточные данные, имеется масса подвидов для узкопрофильных работ с современными опциями. Чем точнее и сложнее агрегат, тем дороже его цена и тем он чувствительнее к условиям применения и хранения.
